Panduan Lengkap Instalasi Pipa Chilled Water: Teknik, Material, dan Standar Keamanan

Sistem chilled water (CHW) merupakan tulang punggung dari sistem tata udara skala besar di gedung-gedung tinggi, kompleks industri, dan pusat data. Berbeda dengan sistem AC biasa, sistem ini menggunakan air sebagai media perpindahan panas yang dialirkan dari unit Chiller menuju Air Handling Unit (AHU) atau Fan Coil Unit (FCU).

Pemasangan perpipaan yang buruk tidak hanya menyebabkan kebocoran, tetapi juga pemborosan energi yang masif akibat kehilangan suhu (heat gain). Artikel ini akan membahas langkah-langkah teknis instalasi pipa chilled water mulai dari persiapan hingga tahap pengujian.

1. Perencanaan dan Pemilihan Material

Langkah pertama dalam instalasi adalah menentukan jenis material pipa yang akan digunakan. Pilihan material sangat memengaruhi umur sistem dan kemudahan instalasi.

Jenis Pipa yang Umum Digunakan

Pipa Baja Hitam (Black Steel Pipe – Sch 40): Merupakan standar industri karena kekuatannya menahan tekanan tinggi dan harganya yang relatif stabil. Pipa ini memerlukan pengelasan yang presisi.
Pipa PPR (Polypropylene Random): Populer karena bobotnya yang ringan dan tahan terhadap korosi. Namun, pemasangannya memerlukan mesin pemanas (heat fusion) yang benar.
Pipa HDPE: Sering digunakan untuk jalur pipa di bawah tanah karena fleksibilitas dan ketahanannya terhadap pergeseran tanah.

Perhitungan Diameter Pipa

Diameter pipa harus dihitung berdasarkan laju aliran air (GPM) yang dibutuhkan oleh AHU. Jika diameter terlalu kecil, akan terjadi tekanan statis yang tinggi dan bising. Jika terlalu besar, biaya instalasi akan membengkak tanpa manfaat yang signifikan.

2. Tahap Instalasi Fisik

A. Pemasangan Gantungan dan Penyangga (Hanger & Support)

Pipa chilled water memiliki bobot yang sangat berat saat terisi air. Oleh karena itu, sistem penyangga harus sangat kokoh.

Interval Gantungan: Jarak antar gantungan harus mengikuti standar (misalnya ASME atau SMACNA), biasanya setiap 2 hingga 3 meter tergantung diameter pipa.
Vibration Isolator: Gunakan gantungan yang dilengkapi per (spring hanger) di dekat unit mesin untuk mencegah getaran pompa atau chiller merambat ke struktur gedung.

B. Proses Penyambungan Pipa

Pengelasan (Welding): Untuk pipa baja hitam, metode pengelasan busur listrik (arc welding) adalah yang paling umum. Pastikan ujung pipa telah di-bevel (dipapas miring) agar penetrasi las maksimal.

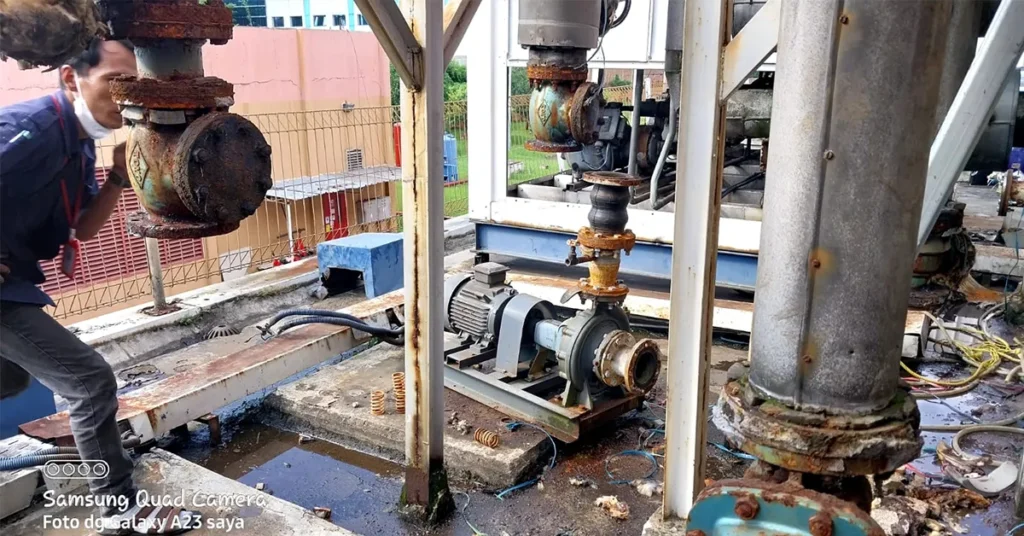

Sambungan Ulir/Flange: Digunakan pada area yang membutuhkan bongkar-pasang, seperti pada koneksi ke unit AHU atau pompa. Pastikan penggunaan gasket yang sesuai untuk suhu dingin.

3. Komponen Pendukung Jalur Pipa

Instalasi pipa tidak hanya soal menyambung batang pipa, tetapi juga memasang komponen kontrol dan pengaman:

Valves (Katup): Pasang Gate Valve atau Butterfly Valve untuk isolasi saat perbaikan.
Strainer: Dipasang sebelum pompa atau AHU untuk menyaring kotoran agar tidak merusak sirip-sirip koil pendingin.
Air Vent: Karena udara cenderung terjebak di titik tertinggi sistem, Auto Air Vent wajib dipasang untuk mencegah “air lock” yang bisa menghentikan sirkulasi air.

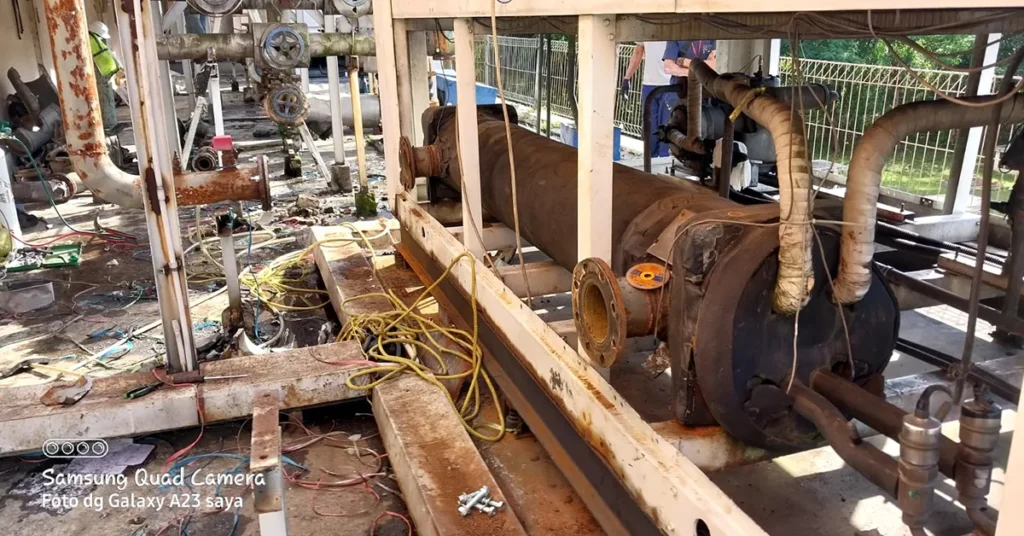

Flexible Connection: Sambungan karet fleksibel harus dipasang pada titik masuk unit (Chiller/AHU) untuk meredam getaran dan mencegah patah pipa akibat ekspansi termal.

4. Sistem Isolasi (Insulation) dan Jacketing

Ini adalah tahap paling krusial pada pipa air dingin. Karena suhu air di dalam pipa bisa mencapai 5°C – 7°C, pipa akan selalu “berkeringat” (kondensasi) jika terpapar udara luar.

Langkah Isolasi:

Material: Gunakan Closed Cell Insulation seperti NBR (Nitrile Butadiene Rubber) atau Polyurethane Foam.
Ketebalan: Biasanya berkisar antara 25mm hingga 50mm tergantung suhu lingkungan.
Vapor Barrier: Pastikan seluruh sambungan isolasi tertutup rapat dengan lem dan isolasi aluminium foil. Jika ada celah udara sekecil apa pun, uap air akan masuk dan menyebabkan karat di bawah isolasi (Corrosion Under Insulation).

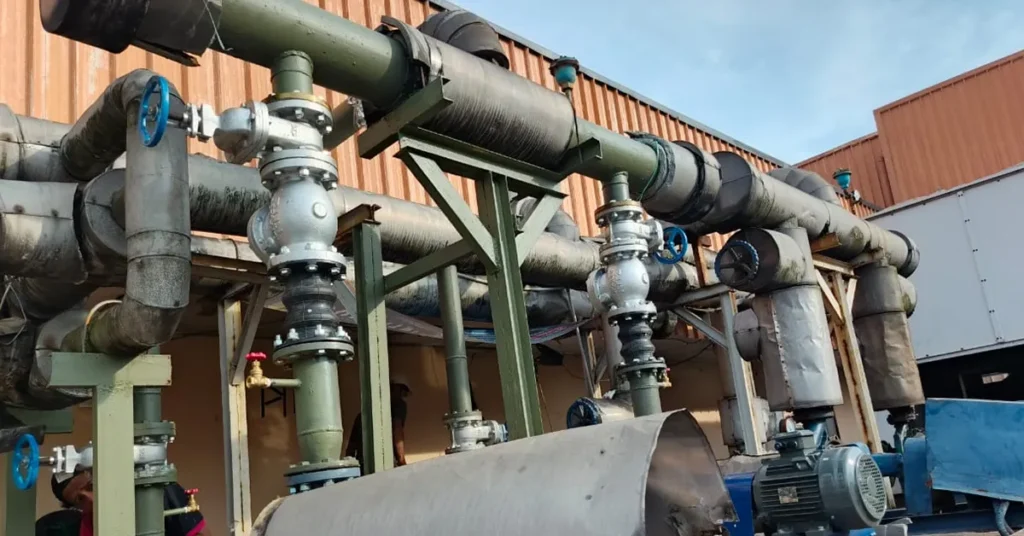

Aluminium Jacketing: Untuk pipa yang berada di luar ruangan (outdoor), isolasi harus dilapisi plat aluminium (jacketing) untuk melindungi material dari sinar UV dan benturan fisik.

5. Pengujian Sistem (Pressure Test & Flushing)

Sebelum sistem diisi air dingin dan dijalankan, dua pengujian utama harus dilakukan:

A. Hydrostatic Pressure Test

Pipa diisi air dan ditekan menggunakan pompa tangan hingga 1,5 kali tekanan kerja (misalnya hingga 10-15 bar). Tekanan ini harus bertahan selama minimal 24 jam tanpa ada penurunan pada jarum pressure gauge. Ini untuk memastikan tidak ada kebocoran pada sambungan las.

B. Flushing dan Chemical Cleaning

Pipa baru biasanya mengandung sisa kawat las, oli, dan debu konstruksi.

Flushing: Sirkulasi air volume besar untuk membuang kotoran kasar.
Chemical Cleaning: Pemberian cairan kimia untuk melarutkan lapisan minyak dan mencegah korosi internal di masa depan.

6. Pengoperasian dan Penyeimbangan (Water Balancing)

Setelah pipa dinyatakan bersih, tahap terakhir adalah Water Balancing. Teknisi akan mengatur katup penyeimbang (Balancing Valve) agar debit air yang sampai ke unit paling ujung (misalnya AHU di lantai teratas) sama dengan debit air yang mengalir ke unit terdekat dengan pompa. Tanpa balancing, area yang jauh dari pompa tidak akan pernah terasa dingin.

Kesimpulan

Pemasangan instalasi pipa chilled water adalah pekerjaan teknik yang memerlukan ketelitian tinggi. Kesalahan pada pemilihan isolasi akan menyebabkan kebocoran plafon akibat kondensasi, sementara kesalahan pada pengelasan dapat menyebabkan banjir besar di dalam gedung.

Dengan mengikuti standar pemasangan yang benar—mulai dari penyangga yang kuat, pengelasan yang rapi, hingga isolasi yang kedap uap—sistem AC sentral gedung Anda akan beroperasi secara efisien, hemat listrik, dan bertahan hingga puluhan tahun.
