COIL AHU (Air Handling Unit) : Fungsi, Jenis, Cara Kerja, dan Perawatannya

Sistem HVAC (Heating, Ventilation, and Air Conditioning) skala besar di gedung komersial, rumah sakit, maupun industri sangat bergantung pada unit pengondisian udara sentral yang dikenal sebagai Air Handling Unit (AHU). Di dalam sistem AHU, komponen utama yang bertanggung jawab langsung atas pertukaran panas udara adalah Coil AHU.

Tanpa coil yang bekerja optimal, AHU tidak akan mampu mengatur suhu maupun kelembapan udara sesuai standar kenyamanan dan kebutuhan operasional gedung.

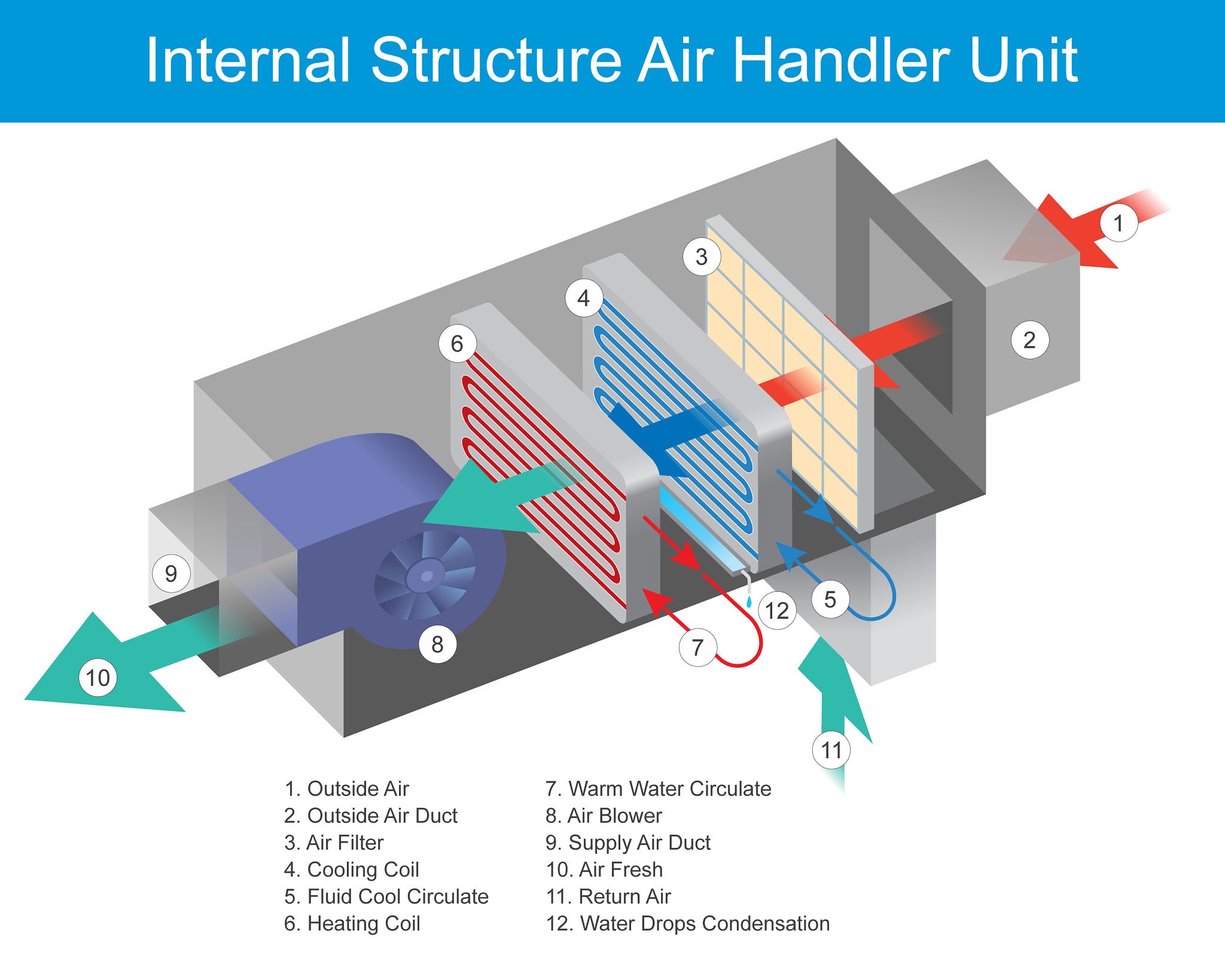

Komponen internal AHU dan posisi penempatan coil. Sumber: Graphic_BKK1979 / Getty Images

Apa Itu Coil AHU?

Coil AHU adalah penukar panas (heat exchanger) berupa susunan pipa (tubing) dan sirip penyerap panas (fins) yang dipasang di dalam lintasan aliran udara unit AHU. Fungsi utamanya adalah menyerap panas dari udara (proses pendinginan) atau memindahkan panas ke udara (proses pemanasan).

Coil bekerja dengan prinsip perpindahan panas konduksi dan konveksi. Fluida kerja—seperti air dingin (chilled water), refrigran, air panas, atau uap air (steam)—dialirkan melalui bagian dalam pipa. Di saat yang sama, blower AHU menghembuskan udara melewati sirip-sirip coil di bagian luar pipa, sehingga terjadi pertukaran suhu sebelum udara didistribusikan ke seluruh ruangan.

Jenis-Jenis Coil AHU Berdasarkan Fungsinya

Pilihan jenis coil yang digunakan dalam AHU ditentukan oleh fungsi utama sistem tata udara di bangunan tersebut:

Cooling Coil (Coil Pendingin): Digunakan untuk menurunkan suhu udara dan mengontrol kelembapan (dehumidification). Saat udara lembap dan hangat melewati permukaan coil yang dingin, uap air di udara akan mengembun menjadi kondensat.
Heating Coil (Coil Pemanas): Berfungsi menaikkan suhu udara, umum digunakan pada daerah bermusim dingin atau pada aplikasi khusus seperti ruang steril yang membutuhkan kontrol kelembapan presisi melalui proses reheating.
DX Coil (Direct Expansion Coil): Menggunakan refrigran langsung (seperti R410A atau R32) sebagai fluida di dalam pipa. Sistem ini terhubung langsung dengan unit kompresor/kondensor eksternal.
Chilled Water Coil: Menggunakan air dingin yang dipasok dari sistem Chiller pusat sebagai media pendingin. Jenis ini paling umum dipakai pada gedung perkantoran, mal, dan rumah sakit.

Komponen Utama Konstruksi Coil AHU

Daya tahan dan efisiensi penyerapan panas pada coil sangat dipengaruhi oleh kualitas material penyuplainya.

Komponen	Material Umum	Fungsi Utama
Pipa (Tubes)	Tembaga (Copper) / Stainless Steel	Menyalurkan fluida pendingin/pemanas di dalam coil
Sirip (Fins)	Aluminium / Tembaga	Memperluas area permukaan perpindahan panas
Header & Manifold	Baja / Tembaga	Membagi dan mengumpulkan aliran fluida masukan dan keluaran
Bingkai (Casing)	Galvanized Steel / Stainless Steel	Menahan struktur penataan pipa dan sirip agar kokoh

Cara Kerja Coil AHU dalam Sistem Pendinginan

Prosedur pertukaran panas pada Chilled Water Cooling Coil berlangsung dalam beberapa tahap urut:

Pasokan Air Dingin: Air dingin berdefinisi suhu sekitar $6^\circ\text{C} - 7^\circ\text{C}$ dialirkan dari chiller menuju inlet header coil AHU.
Aliran Udara Masuk: Blower mengisap campuran udara luar (fresh air) dan udara balik (return air) dari dalam gedung melewati filter penangkap debu.
Proses Pertukaran Panas: Udara hangat melewati celah-celah sirip tembaga/aluminium coil. Panas udara diserap oleh air dingin di dalam pipa, sehingga suhu udara keluar turun menjadi sekitar $12^\circ\text{C} - 14^\circ\text{C}$ .
Pengembunan (Kondensasi): Kelembapan udara yang menyentuh titik embun akan menempel pada sirip coil dan menetes ke baki kondensat (drain pan).
Sirkulasi Kembali: Air yang telah menyerap panas ( $12^\circ\text{C}$ ) keluar dari outlet header coil untuk dipompa kembali ke chiller guna didinginkan ulang.

Masalah Umum pada Coil AHU dan Solusinya

Kinerja coil yang menurun akan berdampak langsung pada peningkatan konsumsi energi gedung.

Penumpukan Debu dan Kotoran (Fouling): Debu yang lolos dari filter dapat menutupi permukaan sirip coil, menghambat aliran udara (airflow pressure drop) dan mengurangi efisiensi perpindahan panas.
Solusi: Lakukan pencucian coil secara berkala (chemical coil cleaning).
Kebocoran Pipa (Tube Leakage): Terjadi akibat korosi elektrokimia atau gesekan arus fluida dalam pipa.
Solusi: Lakukan pengelasan (brazing) titik bocor atau penggantian segmen pipa (re-tubing).
Sirip Bengkok (Fin Damage): Kerusakan fisik pada sirip aluminium mengganggu distribusi udara.
Solusi: Gunakan alat penyisir sirip (fin comb) untuk merapikan kembali posisi sirip.

Tips Perawatan Rutin untuk Menjaga Efisiensi

Inspeksi Filter Udara: Ganti atau bersihkan pre-filter dan medium filter secara teratur agar kotoran tidak langsung merusak coil.
Pembersihan Drain Pan: Pastikan saluran pembuangan air kondensat bebas dari sumbatan lumut untuk mencegah kebocoran air ke area AHU.
Pemeriksaan Tekanan Fluida: Pantau selisih tekanan (differential pressure) air dan udara pada inlet dan outlet untuk mendeteksi penyumbatan dini.

Dengan perawatan berkala yang terencana, efisiensi konsumsi energi sistem Chiller dan AHU dapat dijaga tetap hemat sekaligus memperpanjang usia pakai peralatan HVAC Anda.
