Instalasi AHU Gantung Daikin dan Sistem Ducting Udara

Sistem Air Handling Unit (AHU) merupakan komponen krusial dalam arsitektur tata udara gedung skala menengah hingga besar. Merk Daikin, sebagai pemimpin pasar HVAC global, menawarkan unit Ceiling Suspended AHU yang dirancang khusus untuk efisiensi tinggi, tingkat kebisingan rendah, dan fleksibilitas instalasi pada area dengan keterbatasan ruang lantai. Namun, kecanggihan teknologi ini tidak akan berarti tanpa prosedur instalasi yang presisi.

Artikel ini akan mengupas tuntas langkah-langkah pemasangan, mulai dari persiapan struktur hingga integrasi sistem ducting, guna memastikan operasional yang optimal dan umur pakai mesin yang panjang.

1. Tahap Persiapan dan Keamanan Kerja

Instalasi AHU gantung melibatkan risiko tinggi karena bekerja di ketinggian dan menangani beban berat. Persiapan yang matang adalah separuh dari keberhasilan proyek.

A. Verifikasi Lokasi dan Struktur

Sebelum unit diangkat, teknisi wajib melakukan pemeriksaan lokasi. Pastikan dak beton atau struktur penyangga langit-langit memiliki kapasitas beban yang cukup untuk menahan berat operasional unit AHU. Ingatlah bahwa berat operasional mencakup berat unit, komponen internal, serta air yang mungkin mengalir di dalamnya (untuk tipe chilled water).

B. Ruang Servis (Service Clearance)

Salah satu kesalahan umum adalah memasang AHU terlalu rapat dengan dinding atau struktur lain. Daikin menyarankan penyediaan ruang servis minimal 600mm di sisi panel akses. Ruang ini sangat vital untuk proses penggantian filter udara, pembersihan bak kondensat, serta perawatan motor blower di masa mendatang.

2. Prosedur Instalasi AHU Gantung Daikin

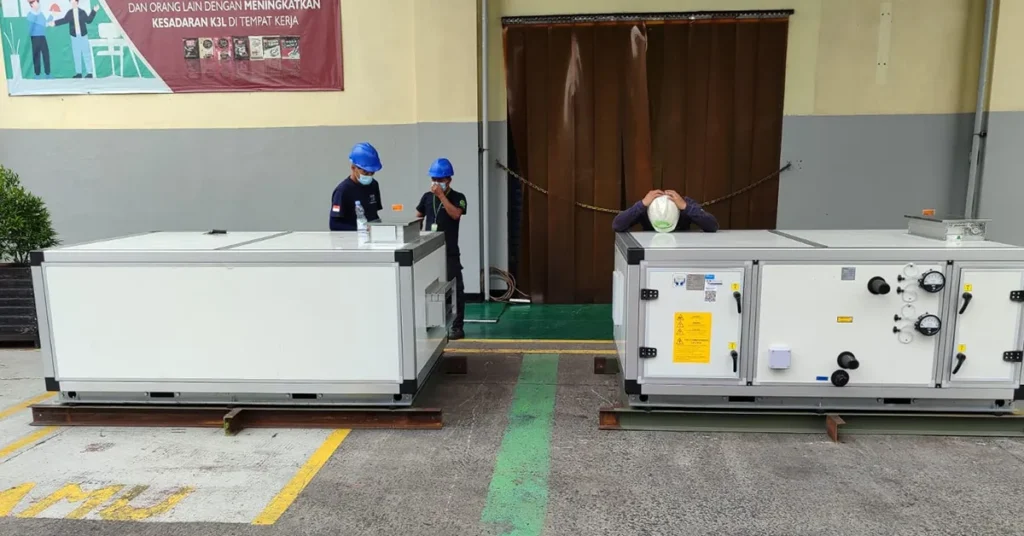

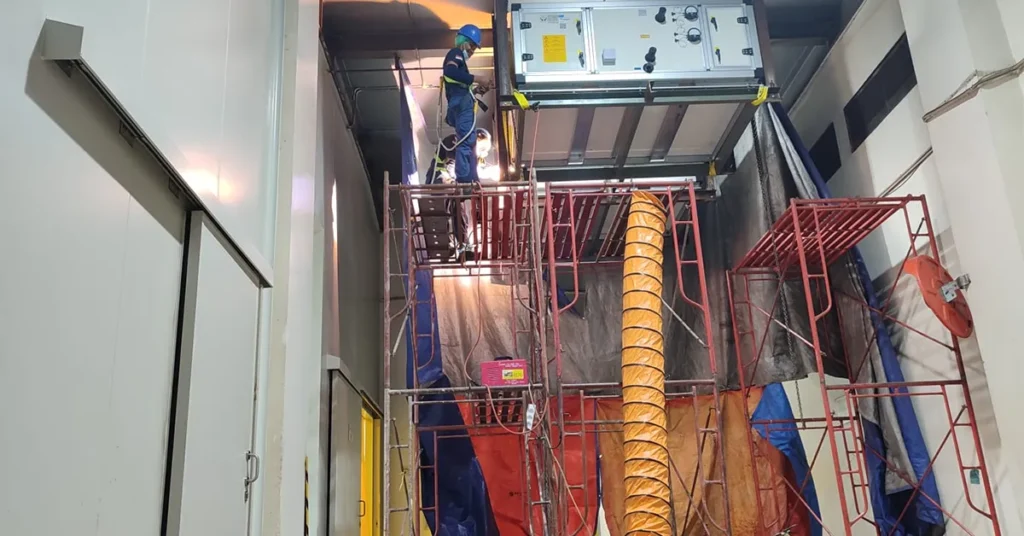

A. Pemasangan Sistem Gantungan (Hanging Support)

Langkah pertama adalah menentukan titik koordinat baut gantungan sesuai dengan dimensi braket yang tertera pada manual unit Daikin.

Pengeboran: Gunakan dynabolt atau chemical anchor berkualitas tinggi pada dak beton.
As Drat (All-thread Rod): Gunakan as drat dengan diameter minimal 10mm atau 12mm sesuai beban unit.
Vibration Isolator: Ini adalah langkah krusial. Pasanglah karet peredam atau spring hanger di antara as drat dan braket unit. Tanpa komponen ini, getaran mekanis dari motor blower akan merambat ke struktur gedung dan menciptakan kebisingan yang mengganggu di ruangan lain.

B. Leveling dan Posisi Unit

Gunakan alat waterpass untuk memastikan unit terpasang rata. Namun, teknisi profesional biasanya memberikan kemiringan sangat tipis (sekitar 1-2%) ke arah lubang pembuangan (drain). Hal ini bertujuan agar air hasil kondensasi pada cooling coil dapat mengalir dengan lancar menuju bak pembuangan tanpa risiko menggenang yang bisa memicu pertumbuhan lumut atau bakteri.

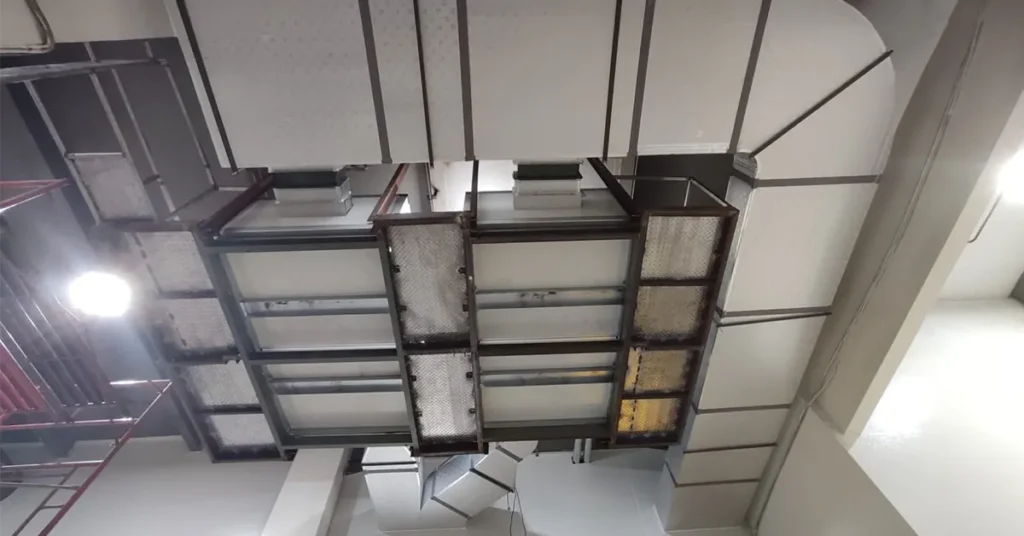

3. Instalasi Sistem Ducting Udara

Ducting adalah jalur distribusi udara yang menghubungkan AHU dengan ruangan yang didinginkan. Pemasangan ducting harus mengikuti prinsip aerodinamika untuk meminimalkan hambatan udara.

A. Koneksi Fleksibel (Canvas Duct)

Jangan pernah menyambungkan ducting logam secara kaku langsung ke mulut discharge AHU. Gunakanlah Flexible Connection atau konektor kanvas sepanjang 10-15 cm. Konektor ini berfungsi sebagai pemutus rambatan getaran (vibrasi) dari unit ke jalur ducting utama.

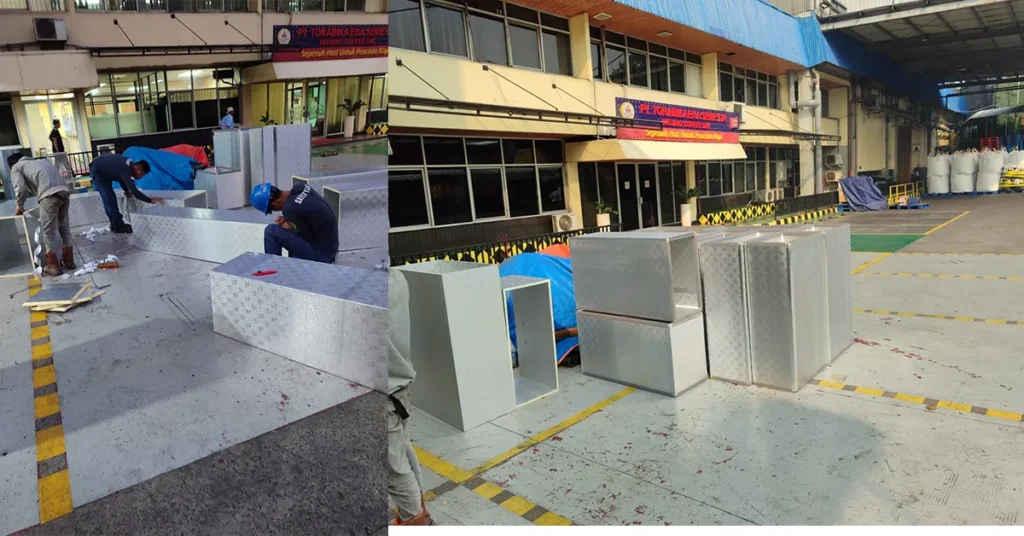

B. Fabrikasi dan Material Ducting

Material yang paling umum digunakan adalah BjLS (Baja Lapis Seng) atau Galvalum.

Ketebalan: Pastikan ketebalan plat sesuai dengan dimensi ducting. Semakin besar luas penampang ducting, semakin tebal plat yang dibutuhkan untuk mencegah suara “dentum” saat mesin baru dinyalakan.
Penyambungan: Gunakan sistem TDF (Transverse Duct Flange) untuk sambungan antar segmen yang lebih kuat dan kedap udara. Setiap sudut sambungan wajib diberikan sealant untuk mencegah kebocoran tekanan statis.

C. Isolasi Termal dan Akustik

Isolasi berfungsi ganda: menjaga suhu udara tetap dingin dan mencegah kondensasi di permukaan luar ducting.

Eksternal: Bungkus seluruh permukaan ducting dengan glasswool yang dilapisi aluminium foil. Pastikan sambungan antar isolasi tertutup rapat dengan foil tape.
Internal (Acoustic Lining): Untuk area yang membutuhkan ketenangan ekstrem (seperti studio atau ruang rapat), pasang peredam suara di bagian dalam ducting pada jarak 2-3 meter pertama dari mulut AHU.

4. Sistem Perpipaan dan Pembuangan (Drainage)

A. Sambungan Pipa Refrigeran/Chilled Water

Lakukan penyambungan pipa sesuai dengan tipe unit Daikin yang digunakan. Jika menggunakan sistem DX (Direct Expansion), pastikan proses pengelasan pipa tembaga menggunakan gas nitrogen (nitrogen flushing). Tujuannya adalah mencegah terbentuknya kerak karbon di dalam pipa yang dapat menyumbat katup ekspansi atau merusak kompresor.

B. Pemasangan P-Trap pada Drain

Ini adalah tutorial teknis yang paling sering diabaikan. Pipa drain AHU wajib dilengkapi dengan U-Trap atau P-Trap. Karena kipas AHU menciptakan tekanan negatif, tanpa adanya trap yang berisi air, udara luar akan terhisap masuk melalui pipa drain. Akibatnya, air kondensasi tidak bisa keluar, menumpuk di bak drain, dan akhirnya meluap membasahi plafon gedung.

5. Tahap Akhir: Commissioning dan Testing

Setelah instalasi fisik selesai, unit tidak boleh langsung dioperasikan secara penuh tanpa pengujian.

Pengecekan Arus Listrik: Ukur arus (ampere) motor blower dan pastikan tidak melebihi nilai Full Load Ampere (FLA) yang tertera pada label unit.
Arah Putaran Blower: Pastikan blower berputar ke arah yang benar (sesuai tanda panah pada rumah blower).
Air Balancing: Gunakan alat anemometer untuk mengukur kecepatan udara pada setiap grille atau diffuser. Sesuaikan volume damper pada percabangan ducting agar distribusi udara dingin merata di setiap titik ruangan.
Uji Kebocoran: Pastikan tidak ada kebocoran udara pada sambungan ducting maupun kebocoran air pada sambungan pipa.

Kesimpulan

Instalasi AHU gantung Daikin memerlukan ketelitian tingkat tinggi, mulai dari perhitungan kekuatan struktur penggantung hingga pengaturan aliran udara pada sistem ducting. Dengan mengikuti tutorial ini—khususnya pada bagian penggunaan vibration isolator, pemasangan P-trap yang benar, serta isolasi ducting yang rapat—Anda akan mendapatkan sistem pendingin yang tidak hanya dingin, tetapi juga efisien secara energi dan tenang secara operasional.

Pastikan setiap langkah dilakukan oleh teknisi ahli dan selalu merujuk pada manual servis resmi dari Daikin untuk spesifikasi model tertentu. Investasi pada instalasi yang benar di awal akan menghindarkan Anda dari biaya perbaikan besar di masa depan.
