Pengganrian Coil Condenser Chiller Carrier 30RB

Penyusunan dan penggantian Coil Condenser pada chiller Carrier 30RB (AquaSnap) merupakan pekerjaan teknikal tingkat tinggi. Seri 30RB menggunakan teknologi Novation® microchannel heat exchangers yang terbuat dari aluminium, yang sangat ringan namun rentan terhadap kerusakan fisik jika tidak ditangani dengan benar.

Berikut adalah panduan langkah demi langkah untuk melakukan penggantian coil condenser tersebut:

1. Persiapan dan Keamanan (Safety)

Sebelum memulai, pastikan semua standar keselamatan terpenuhi karena unit 30RB memiliki tegangan tinggi dan tekanan refrigeran yang besar.

• LOTO (Lock Out Tag Out): Putuskan sambungan listrik utama di panel pemutus sirkuit dan kunci panel tersebut.
• APD: Gunakan sarung tangan kerja, kacamata pelindung, dan sepatu safety.
• Alat Kerja: Siapkan kunci pas (wrench set), pemotong pipa, alat vakum, tabung recovery, timbangan refrigeran, dan mesin las (torch) jika diperlukan (untuk bagian manifold).

2. Recovery Refrigeran

Jangan pernah melepas coil saat masih ada tekanan dalam sistem.

1. Pasang manifold gauge pada katup servis di sisi discharge dan liquid line.
2. Gunakan mesin recovery untuk menyedot refrigeran ke dalam tabung penampung sesuai regulasi lingkungan.
3. Pastikan tekanan pada gauge menunjukkan angka 0 psig atau sedikit vakum untuk memastikan semua gas telah keluar.

3. Pelepasan Komponen Pendukung

Untuk menjangkau coil, beberapa bagian eksternal harus dilepas:

• Panel Grille/Guard: Lepas baut pengikat pelindung coil (wire grille) yang melindungi sirip-sirip condenser.
• Ducting/Shrouds Fan: Jika posisi coil terhalang oleh struktur kipas, lepas baut pada fan deck atau shroud untuk memberi ruang gerak. Pastikan kabel motor kipas diamankan agar tidak tertarik.

4. Pemutusan Jalur Pipa (Disconnecting)

Coil microchannel pada Carrier 30RB biasanya terhubung ke manifold tembaga dengan sambungan mekanis atau las khusus.

• Pemotongan/Pelepasan: Gunakan pemotong pipa untuk memotong jalur masuk (inlet) dan jalur keluar (outlet) pada titik yang ditentukan oleh manual Carrier.
• Perhatian Khusus: Karena coil 30RB umumnya berbahan aluminium (microchannel), penyambungan kembali ke pipa tembaga seringkali menggunakan sambungan transisi (brazed transition) atau kopling mekanis. Jangan mengarahkan api las langsung ke bagian aluminium coil karena aluminium akan meleleh pada suhu yang jauh lebih rendah daripada tembaga.

5. Melepas Coil Lama dan Pemasangan Coil Baru

1. Pelepasan: Buka baut penyangga (mounting bolts) yang menahan coil pada rangka unit. Dengan bantuan rekan kerja (atau alat angkat jika coil besar), angkat coil lama keluar dari unit.
2. Pembersihan: Bersihkan area dudukan coil dari kotoran atau korosi sebelum memasang unit yang baru.
3. Pemasangan Coil Baru: Posisikan coil baru secara perlahan. Sangat Penting: Jangan menyentuh bagian sirip (fins) karena microchannel sangat tipis dan mudah penyok, yang dapat mengurangi efisiensi perpindahan panas.
4. Kencangkan Mounting: Pasang kembali baut penyangga untuk memastikan coil tidak bergetar saat unit beroperasi.

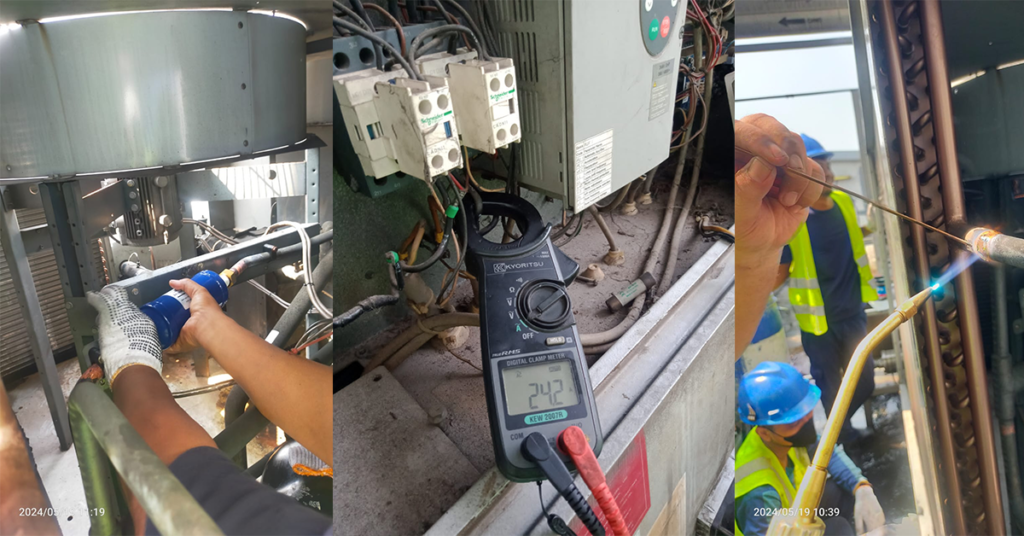

6. Penyambungan Pipa (Brazing & Connecting)

1. Nitrogen Purging: Saat melakukan pengelasan (brazing) pada pipa tembaga ke fitting transisi, alirkan gas nitrogen kering dengan tekanan rendah di dalam pipa untuk mencegah oksidasi (kerak hitam) di dalam sistem.
2. Heat Shield: Gunakan kain basah atau pasta penahan panas pada bagian transisi aluminium-tembaga agar panas dari api las tidak merusak sambungan aluminium.

7. Uji Kebocoran dan Vakum (Leak Test & Vacuum)

Setelah tersambung, integritas sistem harus diuji.

• Pressurizing: Masukkan nitrogen hingga tekanan sekitar 150-200 psig. Gunakan air sabun pada sambungan baru untuk mencari kebocoran.
• Evakuasi (Vacuuming): Setelah dipastikan tidak bocor, buang nitrogen dan lakukan proses vakum menggunakan pompa vakum berperforma tinggi. Targetkan nilai vakum di bawah 500 microns untuk memastikan tidak ada udara dan kelembapan yang tersisa.

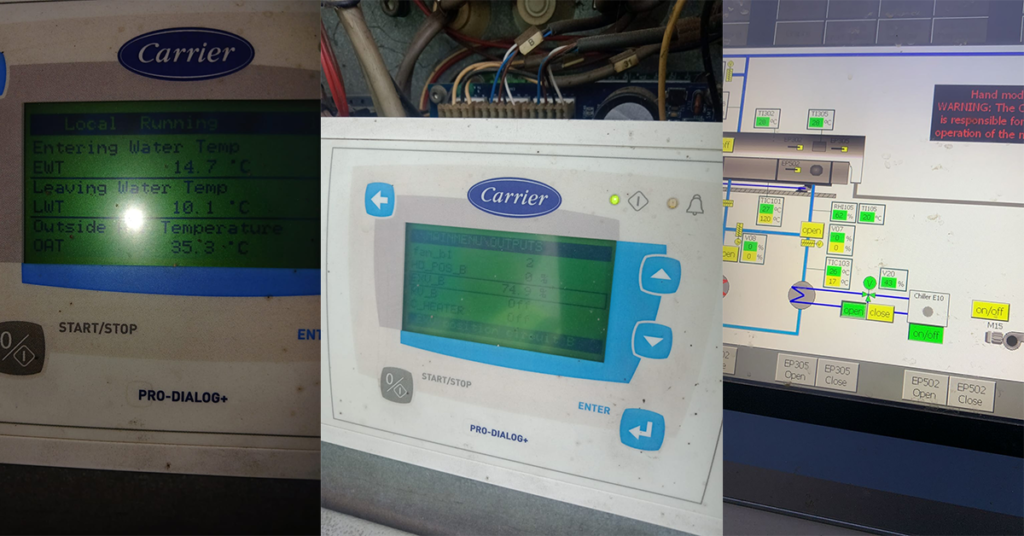

8. Pengisian Refrigeran dan Commissioning

1. Charging: Isi kembali sistem dengan refrigeran (biasanya R-410A untuk seri 30RB) sesuai berat yang tertera pada nameplate unit. Gunakan timbangan digital agar akurat.
2. Pengecekan Operasi: Nyalakan unit dan pantau Subcooling serta Approach Temperature. Pastikan suhu udara keluar dari condenser merata, yang menandakan aliran refrigeran di dalam microchannel lancar.

Tips Perawatan Tambahan:

Setelah penggantian, pastikan untuk menjadwalkan pencucian condenser secara rutin. Gunakan air bertekanan rendah dan pembersih yang aman untuk aluminium (non-acidic cleaner), karena bahan microchannel lebih sensitif terhadap bahan kimia korosif dibandingkan coil tembaga tradisional.

Apakah Anda sedang menangani unit yang mengalami kebocoran akibat korosi lingkungan atau benturan fisik?
