Pabrikasi Shell n Tube Evaporator

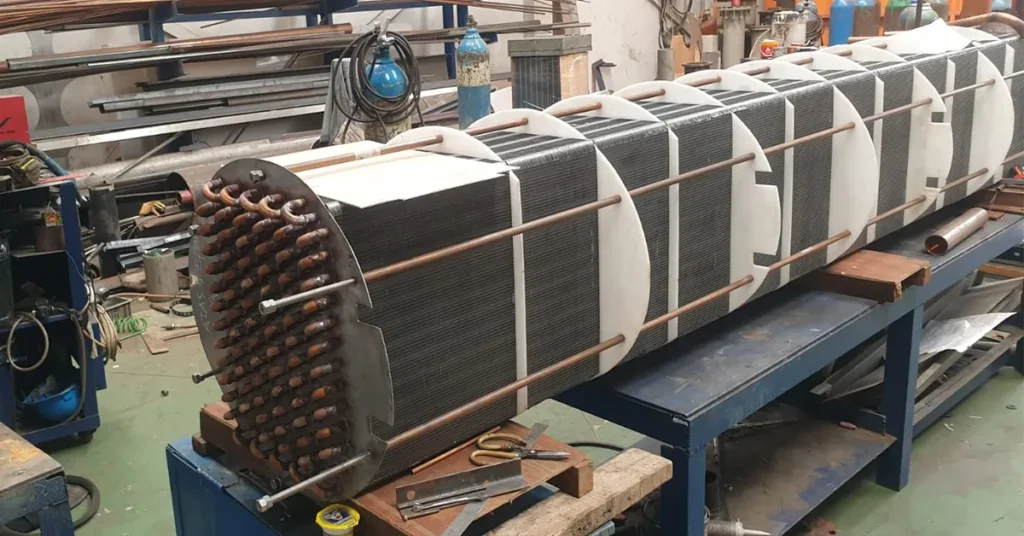

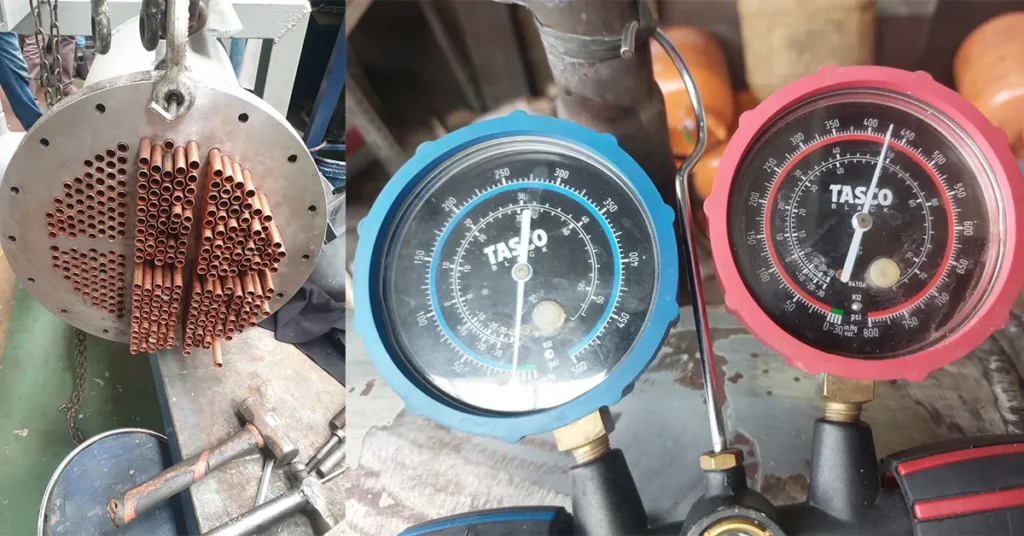

Bundel Pipa Heat Exchanger (Penukar Panas) tipe shell and tube yang sedang dalam proses fabrikasi atau perbaikan di sebuah bengkel industri.

Berikut adalah deskripsi mendalam mengenai komponen, fungsi, dan konteks teknis dari peralatan tersebut.

1. Identifikasi Umum dan Fungsi

Gambar tersebut menunjukkan “jantung” dari sistem pendingin atau pemanas industri. Heat exchanger adalah perangkat yang dirancang untuk mentransfer panas antara dua atau lebih fluida (cair atau gas) tanpa membiarkannya bercampur.

Pada unit ini, satu fluida akan mengalir di dalam pipa tembaga (tube side), sementara fluida lainnya akan mengalir di luar pipa namun masih di dalam tabung besar atau shell (shell side) yang nantinya akan membungkus bundel ini.

2. Analisis Komponen Fisik

Melihat konstruksinya yang detail, kita dapat mengidentifikasi beberapa bagian utama:

A. Pipa-Pipa Tembaga (Copper Tubes)

• Material: Terlihat jelas penggunaan pipa berwarna kemerahan yang merupakan tembaga. Tembaga dipilih karena memiliki konduktivitas termal yang sangat tinggi, sehingga transfer panas terjadi sangat efisien.
• Konfigurasi: Pipa-pipa ini ditekuk membentuk pola “U” atau disambungkan secara seri di bagian ujung (header). Tujuannya adalah untuk memaksimalkan panjang lintasan fluida dalam ruang yang terbatas.

B. Baffle Plates (Sekat Putih)

• Bentuk: Lempengan berbentuk setengah lingkaran berwarna putih yang dipasang di sepanjang bundel.
• Fungsi:
  1. Pendukung Struktur: Menahan pipa agar tidak melengkung atau bergetar akibat aliran fluida.
  2. Mengarahkan Aliran: Memaksa fluida di sisi shell untuk mengalir secara zig-zag melintasi pipa-pipa. Hal ini menciptakan turbulensi yang meningkatkan efisiensi perpindahan panas.

C. Tube Sheet (Pelat Penahan Pipa)

• Bagian melingkar di ujung depan tempat semua ujung pipa bermuara. Pelat tebal ini berfungsi sebagai penyekat utama agar fluida di dalam pipa tidak bocor ke area luar pipa.

D. Tie Rods dan Spacers

• Batang besi panjang yang terlihat di sisi luar bundel berfungsi untuk mengikat semua baffle plates pada posisinya sehingga struktur bundel tetap kokoh saat dimasukkan ke dalam shell besi.

3. Lingkungan Kerja dan Proses Produksi

Latar belakang gambar memberikan konteks penting mengenai di mana barang ini berada:

• Bengkel Fabrikasi Logam: Terlihat tabung gas (oksigen/asetilen) untuk pengelasan atau brazing, peralatan potong, dan rak penyimpanan pipa tembaga panjang di bagian belakang.
• Proses Manual: Kehadiran seorang teknisi dan peralatan tangan menunjukkan bahwa perakitan ini membutuhkan presisi tinggi. Pipa-pipa tersebut kemungkinan dipasang satu per satu ke dalam lubang tube sheet sebelum dilakukan proses expanding atau penyolderan keras (brazing).

4. Aplikasi Industri

Bundel heat exchanger sebesar ini biasanya digunakan dalam kapasitas industri menengah hingga besar, seperti:

1. Sistem HVAC Komersial: Sebagai evaporator atau condenser pada chiller gedung besar.
2. Industri Minyak dan Gas: Digunakan untuk mendinginkan minyak pelumas mesin turbin atau memanaskan fluida proses.
3. Pembangkit Listrik: Sebagai pendingin sistem hidrolik atau udara tekan.
4. Industri Makanan & Minuman: Untuk proses pasteurasi atau pendinginan cepat produk cair.

5. Mengapa Bentuknya Panjang dan Kompleks?

Efisiensi penukar panas sangat bergantung pada luas permukaan kontak. Dengan menggunakan puluhan pipa kecil yang disusun rapat dan panjang, luas permukaan yang bersentuhan dengan fluida luar menjadi sangat besar.

Penggunaan baffle (sekat putih) memastikan bahwa fluida tidak hanya “lewat” begitu saja, tetapi benar-benar membilas seluruh permukaan pipa, sehingga perbedaan suhu antara masuk dan keluar bisa mencapai target yang diinginkan secara optimal.

Ringkasan Teknis

Barang ini adalah komponen vital yang jika terjadi kebocoran kecil saja pada salah satu pipanya, maka seluruh sistem mesin industri yang didukungnya bisa mengalami kegagalan fungsi (overheat).
